Was ist ein Wasserfalldiagramm?

Ein Wasserfalldiagramm ist ein grafisches Tool, das hauptsächlich zur Darstellung des kollektiven Einflusses aufeinanderfolgender positiver und negativer Variablen auf einen anfänglichen Ausgangspunkt verwendet wird. Es handelt sich im Wesentlichen um eine gut strukturierte und klare Möglichkeit zur Darstellung der allmählichen Übergänge, die den komplizierten Prozess betont, durch den verschiedene Faktoren zusammen mit ihrem Nettoeffekt zu einer endgültigen Konsequenz beitragen.

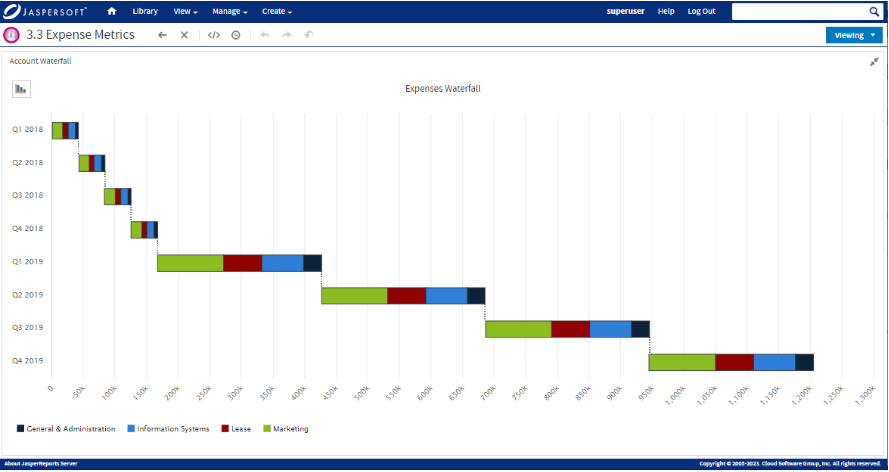

Beispiel für ein Wasserfalldiagramm

Normalerweise umfasst ein Wasserfalldiagramm eine Abfolge von vertikalen Säulen oder Balken, die jeweils eine bestimmte Datenfacette oder Kategorie repräsentieren. Dieses Diagramm beginnt mit einem Benchmark- oder Basiswert, gefolgt von einer Reihe von Balken, die entweder aufsteigend (für positive Beiträge) oder absteigend (für negative Beiträge) von diesem Basiswert ausgehen. Die Länge der Balken ist ein visueller Indikator dafür, wie groß sein Einfluss auf die Gesamtveränderung ist, die den Endwert ergeben, der nach dem Diagramm dargestellt wird und das kumulative Ergebnis aller beitragenden Elemente darstellt.

Wasserfalldiagramme eignen sich zur Abgrenzung von Jahresabschlüssen, zur Analyse von Budgetabweichungen und zur Analyse von Projektausgaben. Sie sind eine klare visuelle Darstellung des Einflusses einzelner Komponenten auf das Ergebnis. Wasserfalldiagramme sind wichtig für Finanzanalysten, Entscheidungsträger und Projektleiter, die versuchen, die treibenden Kräfte, die bestimmten Leistungskennzahlen oder Ergebnissen zugrunde liegen, zu untersuchen und zu erläutern.

Mit Jaspersoft entworfene und eingebettete Ad-hoc-Dashboards
Testen Sie Jaspersoft — Kostenlose Testversion
Mit Jaspersoft, der führenden BI-Plattform für Softwarehersteller, können Sie Berichte und Analysen effizient entwickeln, einbetten und verwalten.

Die Bedeutung und Omnipräsenz des Wasserfalldiagramms

Die Ursprünge des Wasserfalldiagramms lassen sich auf seine Integration in Präsentationen der renommierten Beratungsfirma McKinsey & Company zurückführen. Diese innovative Darstellungstechnik ist eine leistungsstarke Methode zur Datenvisualisierung, die den transformativen Weg eines Anfangswerts beleuchtet, wenn er mit aufeinanderfolgenden positiven und negativen Eingaben interagiert.

Ihre heutige Verbreitung ist ein Beweis für ihre Anpassungsfähigkeit und Effektivität bei der Darstellung sequentieller und kategorischer Daten. Die Grafik verwendet eine Reihe von Balken, die Gewinne und Verluste symbolisieren, und bildet die Veränderungen einer Figur als Reaktion auf verschiedene Ereignisse bis hin zu ihrer endgültigen Form ab.

So funktionieren Wasserfalldiagramme

Eine unausgesprochene Regel der Datenvisualisierung schreibt vor, dass alle Balkendiagramme bei Null beginnen müssen — dieses Prinzip gilt auch für Wasserfalldiagramme. Diese Konvention bezieht sich jedoch ausschließlich auf den ersten Balken, der den Anfangswert abbildet, und den letzten Balken, der den abschließenden Wert darstellt (oder, anders gesagt, die „Vorher-“ und „Nachher“-Werte). Die Balken zwischen den Basislinien dieser Endpunkte schwanken und bewegen sich unter dem laufenden Gesamtwert.

Zur Vereinfachung stellen Sie sich vor, dass der Endpunkt des vorhergehenden Balkens als Startpunkt oder Grundlinie für den folgenden Balken dient, wodurch der visuelle Eindruck einer Treppe entsteht, die wellenförmig zwischen den an- und absteigenden Balken verläuft. Obwohl das Konzept grundsätzlich einfach ist, müssen Sie berücksichtigen, dass die Leser dieser Diagramme eventuell Hilfe benötigen, um die Nuancen schnell zu entschlüsseln. Ein Element, das zu dieser Komplexität beiträgt, ist, dass die Basislinie für diese Zwischenbalken gelegentlich im Zenit (für negative Werte) oder im Nadir (für positive Werte) liegt.

Zu dieser Komplexität kommt hinzu, dass Wasserfalldiagramme mehrere Zeiträume umfassen können. Ein Wasserfalldiagramm, das Veränderungen über mehrere Quartale innerhalb eines Jahres darstellt, kann beispielsweise aus mehr als zwei „Säulen“ bestehen — eine für die Summe des ersten Quartals und zusätzliche Säulen für jedes folgende Quartal. Verschiedene Balkengruppen, die zwischen diesen Säulen verstreut sind, verdeutlichen die in diesen Zeiträumen relevanten Gewinne und Verluste.

Die Anordnung dieser Säulen und Balken kann zudem das Aussehen einer Abfolge von Bögen annehmen (wenn sie nach Gewinnen gefolgt von Verlusten angeordnet sind), als Zickzacklinien (wenn Komponenten keine bestimmte Reihenfolge haben) abgebildet oder Stromleitungen (wenn Verluste Gewinnen in der Präsentation vorausgehen) ähneln.

Es gibt jedoch Techniken, mit denen sich die Klarheit und Einfachheit von Wasserfalldiagrammen verbessern lässt. Sie können beispielsweise Balken, die Inkremente darstellen, zur Unterscheidung von Dekremente anzeigenden in anderen Farben darstellen. Oder Sie verbinden die Enden der Balken mit horizontalen Linien, die eine Navigationshilfe für den Leser des Diagramms bilden, wenn das Diagramm von links nach rechts gelesen wird. Dieser pragmatische Ansatz hilft, das Stufenmuster bei der Durchquerung der einzelnen Komponenten zu betonen.

Anwendungen von Wasserfalldiagrammen in verschiedenen Bereichen

Wasserfalldiagramme haben ihre Anpassungsfähigkeit in vielen Branchen bewiesen und sind ein wertvolles Instrument, um Datentrends und -veränderungen zu beleuchten. In der Personalabteilung (HR) werden sie häufig als visuelle Darstellung der Entwicklung der Einstellungs- und Fluktuationsraten verwendet. Diese visuelle Darstellung gibt Personalfachleuten ein wirksames Mittel an die Hand, um Personalveränderungen im Laufe der Zeit sorgfältig zu überwachen und zu kommunizieren, und damit strategische Entscheidungen und die Ressourcenzuweisung zu erleichtern.

Im Finanzsektor erweist sich das Wasserfalldiagramm als unverzichtbares Hilfsmittel zur Erläuterung von Finanzbewegungen in einem bestimmten Zeitraum. Die präzise Darstellung von Krediten und Schulden, Gewinnen und Verlusten liefert eine klare Darstellung Fluktuation der finanziellen Ressourcen. Finanzanalysten und Branchenexperten verlassen sich auf dieses Diagramm, um komplizierte Finanzdaten zu analysieren und so die Identifizierung der wichtigsten Faktoren für die Rentabilität oder Bereiche, die im festgelegten Zeitraum Anlass zur Sorge geben, zu vereinfachen.

Darüber hinaus erstreckt sich der Nutzen des Wasserfalldiagramms auf Branchen, in denen die Verwaltung eines Echtzeitinventars der aktiven Konten oder Abonnements in Verbindung mit den damit verbundenen Umsätzen den Kern des Geschäftsbetriebs darstellt. Diese Grafik beschreibt methodisch die Entwicklung dieser Konten und veranschaulicht die Faktoren, die zum Umsatzwachstum oder -rückgang beigetragen haben. Durch die kontinuierliche Überwachung dieser Transformationen passen Unternehmen ihre Strategien proaktiv neu an, optimieren die Leistung und stärken die Kundenbindung.

Leitlinien für effektive Wasserfalldiagramme

Bei der Erstellung aussagekräftiger Wasserfalldiagramme für Ihr Unternehmen kann eine Reihe wichtiger bewährter Verfahren ihre Nützlichkeit als Tool zur Visualisierung von Daten deutlich erhöhen. Wenn Sie diese Prinzipien in Ihren Prozess der Erstellung von Wasserfalldiagrammen einbeziehen, stärken Sie ihre Wirksamkeit als Kommunikationsinstrumente und ermöglichen Ihrem Publikum, komplizierte Datenerzählungen präzise und einfach zu verstehen.

Erstellung eines Wasserfalldiagramms

Hier sind einige der besten Vorgehensweisen, die Sie bei der Erstellung von Wasserfalldiagrammen einhalten sollten:

Vollständige Balken an den Endpunkten

Eine grundlegende Praxis bei der Erstellung von Wasserfalldiagrammen besteht darin, sicherzustellen, dass der Anfangswert (links positioniert) und der Endwert (rechts positioniert) durch vollständige Balken dargestellt werden. Diese robusten „Buchstützen“ sind der klare Referenzrahmen des Lesers und liefern den notwendigen Kontext, um alle dazwischen stattfindenden Veränderungen zu verstehen. Stellen Sie sich sie als Start- und Ziellinie eines Rennens vor; ohne sie wird es schwierig, Fortschritte zu messen.

Integration von horizontalen Linien für mehr Klarheit

Wasserfalldiagramme vermitteln immer eine Art Vernetzung zwischen Datenpunkten. Sie können dieses Verständnis verbessern und den Lesern helfen, räumliche Übergänge zu verstehen, indem Sie die Balken mit horizontalen Linien verbinden. Diese Linien dienen einem doppelten Zweck: Sie betonen die Beziehungen zwischen den Figuren und erleichtern die visuelle Verfolgung von Veränderungen. Stellen Sie sie sich als Brücken vor, die Sie durch die Datenlandschaft führen.

Strategischer Einsatz von Farben

Farbe spielt eine zentrale Rolle bei der Datenvisualisierung. Bei Wasserfalldiagrammen dient die Farbpalette nicht nur dem besseren Verständnis, sondern auch der Vermeidung von Verwirrung. Es gibt zwei vorherrschende Herangehensweisen. Eine empfiehlt, unterschiedliche Farben für negative und positive Werte zu verwenden, wodurch ein klarer visueller Kontrast entsteht. Die alternative Methode beinhaltet die Auswahl von Farben aus bestimmten Gründen, eventuell zur Hervorhebung bestimmter Faktoren. Welchen Ansatz Sie auch wählen, das Farbschema sollte eine bewusste Entscheidung sein, um die Klarheit und Genauigkeit der Datenpräsentation zu verbessern und mögliche Fehlinterpretationen zu vermeiden.

Klarheit der Kennzeichnung

Klarheit ist von größter Bedeutung, vor allem bei Wasserfalldiagrammen. Zur Vermeidung von Missverständnissen und um die Leser effektiv anzuleiten, müssen Bezeichnungen und Überschriften sorgfältig eingesetzt werden. Diese Textelemente dienen als Wegweiser und stellen sicher, dass das Publikum mühelos durch die Feinheiten der Grafik navigieren und die vermittelten Informationen verstehen kann.

Erwägen Sie die Flexibilität der Skala

Wasserfalldiagramme haben eine einzigartige Funktion im Vergleich zu anderen Diagrammtypen — die Skala muss nicht unbedingt bei Null beginnen. Diese Flexibilität hat jedoch ihre Grenzen. Es ist zwar nicht verpflichtend, die Skala bei Null zu beginnen, aber die Beibehaltung einer gleichmäßigen und nicht irreführenden Skala ist unerlässlich. Wenn beispielsweise ursprünglich 120 Mitarbeiter angestellt waren und nur 20 eingestellt wurden, dann sollte der Anfangspunkt der Skala angepasst werden, um diese Veränderung genau abzubilden. Diese Anpassung kann die Verwendung alternativer Farben oder visueller Hinweise beinhalten, die verdeutlichen, dass die Daten keine schrittweise Änderung, sondern eine Gesamtveränderung darstellen. Diese Vorgehensweise stellt sicher, dass die Leser das Diagramm genau interpretieren können, auch wenn es von den traditionellen nullbasierten Skalen abweicht.

Eingebettete Datenvisualisierungen mit Jaspersoft
Kostenlose Demo: Bikeshare Embedded BI, unterstützt von Jaspersoft
Erfahren Sie, wie Sie Daten in wertvolle Erkenntnisse umwandeln können, mit denen Sie und Ihre Kunden informiertere Entscheidungen treffen.

Vor- und Nachteile von Wasserfalldiagrammen

Wasserfalldiagramme bringen spezifische Vor- und Nachteile der Datenvisualisierung zum Vorschein. Profis kennen diese Vor- und Nachteile und können Wasserfalldiagramme in der Datenanalyse und Kommunikation geschickt einsetzen.

Vorteile:

Aufschlussreiche Änderungen

Wasserfalldiagramme dienen als wirksames Mittel, um die Dynamik von Veränderungen im Laufe der Zeit visuell zu artikulieren, was sie für die Datendarstellung von unschätzbarem Wert macht. Die Möglichkeit, genau zu veranschaulichen, wie sich Werte über verschiedene Intervalle oder Stufen hinweg verwandeln, ist ihr Hauptzweck. Das erweist sich als besonders effektiv, wenn es darum geht, Datenfluktuationen zu verfolgen und zu vermitteln und einen klaren und präzisen Bericht über den Weg von einem anfänglichen Wert bis zu seinem letztendlichen Höhepunkt zu liefern.

Leichtes Verständnis

Wasserfalldiagramme greifen eine grundlegende Facette der menschlichen Wahrnehmung auf — das Lesemuster von links nach rechts, das in der westlichen Kultur vorherrscht. Sie nutzen dieses tief verwurzelte Verständnis von Progression und präsentieren Daten logisch und intuitiv. Das Layout des Diagramms, beginnend mit dem ersten Balken auf der linken Seite als visuellem Launchpad, bietet dem Leser einen unmittelbaren Bezugspunkt für den Vergleich. Diese Einfachheit erleichtert ein schnelles Verständnis und erleichtert das Extrahieren aussagekräftiger Erkenntnisse aus den Daten.

Erzählerisches Element

Eine besondere Stärke von Wasserfalldiagrammen ist die Vermittlung von Mikroerzählungen in den Daten. Anstatt eine strenge Reihe von Zahlen zu präsentieren, bilden Sie die Veränderungen dynamisch ab, was sich oft als überzeugender herausstellt. Jedes Segment des Diagramms stellt einen entscheidenden Punkt auf der Reise dar, sodass die Leser das Gesamtergebnis und die inkrementellen Beiträge und Schwankungen nachvollziehen können. Diese Dimension des Narrativs verleiht den Daten Tiefe und Kontext, wodurch sie ansprechender und informativer werden.

Nachteile:

Herausforderungen bei der Vergleichbarkeit

Eine bemerkenswerte Herausforderung bei Wasserfalldiagrammen tritt auf, wenn einzelne Segmente ohne gemeinsame Basislinie verglichen werden. Selbst mit Beschriftungen kann es sich für die Leser als schwierig erweisen, die tatsächlichen Unterschiede zwischen den Balken zu erkennen. Diese Einschränkung kann eine präzise Analyse behindern, insbesondere in Szenarien, die detaillierte Einblicke erfordern.

Die Erweiterung des Diagramms mit Datenbeschriftungen kann zwar die Interpretierbarkeit verbessern, aber ein effektiverer Ansatz in der Verwendung alternativer Visualisierungsmethoden wie Balkendiagramme bestehen, wenn exakte Vergleiche unerlässlich sind.

Eingeschränkte Erkennung

Trotz ihrer Vielseitigkeit müssen Wasserfalldiagramme im Vergleich zu anderen Diagrammtypen immer noch als solche erkannt werden. Auf den ersten Blick ähneln sie vielleicht herkömmlichen Balkendiagrammen mit Lücken, die den Leser verwirren können.

Daher müssen Personen, die ein umfassendes Verständnis von Wasserfalldiagrammen benötigen, unbedingt Schulungen oder Erklärungen angeboten werden. Das Publikum mit der Struktur und dem Zweck des Diagramms vertraut zu machen, kann seine Effizienz als Kommunikationsinstrument deutlich erhöhen.

Suche nach Alternativen zu Wasserfalldiagrammen

Natürlich können alternative Wege wertvolle Optionen bieten, wenn es darum geht, Ihre Daten visuell zu vermitteln. Obwohl der Nutzen eines Wasserfalldiagramms in bestimmten Kontexten offensichtlich ist, hilft die Bewertung der Art und Komplexität Ihrer Daten zusammen mit dem erforderlichen Detaillierungsgrad, den für Ihre Kommunikationsziele am besten geeigneten Diagrammtyp auszuwählen.

Letztlich hängt die Entscheidung von dem Narrativ ab, das Sie mit Ihren Daten verknüpfen möchten. Unten finden Sie eine Auswahl an Alternativen zum Wasserfalldiagramm, jede mit ihren einzigartigen Stärken:

Kaskadendiagramm

Ein praktikabler Ersatz für das Wasserfalldiagramm ist das Kaskadendiagramm. Es führt Zwischensummen entlang der dem Datenverlauf ein. Das Kaskadendiagramm arbeitet ebenfalls mit vollständigen Balken zur Abbildung des Anfangs- und Höhepunkts, aber ergänzt sie mit durchgezogenen Balken in der Mitte des Diagramms. Das macht es zu einer besonders wertvollen Option, wenn es um ein großes Datenvolumen geht und wenn es sinnvoll ist, Zwischensummen hervorzuheben.

Stellen Sie sich zum Beispiel ein Szenario vor, in dem verschiedene Einnahmequellen zum Gesamtbruttogewinn beitragen. In solchen Fällen erweist sich das Kaskadendiagramm als produktivere Wahl. Es ermöglicht die Darstellung dieser Zwischenmeilensteine mit durchgezogenen Balken und liefert so einen klareren und detaillierteren Einblick in die einzelnen Elemente, die die Gesamtsumme bilden.

Balken- oder Säulendiagramm

Wenn Sie Zweifel haben oder einen einfachen und allgemein verständlichen Ansatz zur Datenpräsentation verfolgen, bleibt das zeitlose Balken- oder Säulendiagramm eine zuverlässige Alternative. Dieser Diagrammtyp ist bekannt für seine Einfachheit und sein unmittelbares Verständnis, was ihn zu einem festen Bestandteil der Datenvisualisierung macht.

Es besitzt zwar nicht die nuancierten Vergleichsmöglichkeiten eines Wasserfalldiagramms, aber vermittelt die Daten übersichtlich und unkompliziert. Balkendiagramme stellen sowohl positive als auch negative Werte gut dar, was ihnen die für Spektrum von Anforderungen an die Datendarstellung notwendige Vielseitigkeit verleiht.

Die Landschaft der Wasserfalldiagramme wandelt sich

Wenn sie geschickt eingesetzt werden, erweisen sich Wasserfalldiagramme als unverzichtbare Werkzeuge für Unternehmen, die die Datentransformationen erklären wollen. Ob Sie sich mit kategorialen Daten auseinandersetzen oder zeitliche Verschiebungen verfolgen, diese Diagrammart verdeutlicht den Weg zu einem endgültigen Wert. Wasserfalldiagramme, die bereits fest im Finanzsektor verankert sind, haben ihren Status als ausgefeiltes und außergewöhnlich effizientes Mittel zur Übermittlung komplexer Informationen gefestigt.

Anpassung an das moderne Terrain

Mit fortschreitendem Wandel öffnet sich der Horizont der Wasserfalldiagramme mit verlockenden Aussichten weiter. Diese visuellen Werkzeuge sind keine statischen Artefakte, sondern vielseitige Instrumente, die sich weiterentwickeln können, um den sich ändernden Anforderungen der Datenrepräsentation gerecht zu werden. Bei fortschrittlichen Datenanalyse- und Visualisierungstechniken stehen Wasserfalldiagramme kurz davor, ihre Aussagekraft bei der Vermittlung von Erkenntnissen zu erhöhen.

Verbesserte Interaktivität

Ein Weg für die zukünftige Erweiterung von Wasserfalldiagrammen liegt in der Interaktivität. Moderne Softwareplattformen bieten Möglichkeiten, diesen Charts Dynamik zu verleihen. Stellen Sie sich zum Beispiel vor, wie Sie mit der Maus über Segmente fahren, um detaillierte Details anzuzeigen, oder wie Sie auf Elemente klicken, um auf die zugrunde liegenden Datenpunkte zuzugreifen. Solche interaktiven Elemente können das Erlebnis der Leser intensivieren und ihnen aufschlussreichere Informationen liefern, mit denen sie tiefer in die Tiefen der Daten eintauchen können.

Integration in Big Data

Da Unternehmen mit ständig wachsenden Datensätzen zu kämpfen haben, können Wasserfalldiagramme an große Datenmengen angepasst werden. Sie können sich als das Vehikel erweisen, mit dem komplizierte Informationen in kohärente visuelle Erzählungen umgewandelt werden. Die Zukunft könnte eine Ära einläuten, in der Wasserfalldiagramme mit Algorithmen für künstliche Intelligenz und maschinelles Lernen harmonieren und eine automatisierte Datenanalyse und Präsentation ermöglichen.

Branchenübergreifende Relevanz

Obwohl Wasserfalldiagramme in der Vergangenheit im Finanzsektor bevorzugt wurden, geht ihre Vielseitigkeit über diese Grenzen hinaus. Zukünftig werden wir vielleicht eine breitere Akzeptanz dieser Charts in Bereichen wie Gesundheitswesen, Marketing und Projektmanagement erleben. Organisationen, die auf ihr Potenzial, datengestützte Geschichten zu erzählen, eingestellt sind, können Wasserfalldiagramme in ihre Abläufe integrieren.

Verstärkter Schwerpunkt auf Bildung und Ausbildung

Angesichts der zunehmenden Allgegenwart von Wasserfalldiagrammen in verschiedenen Sektoren könnte ein verstärkter Fokus auf allgemeine und berufliche Bildung entstehen. Profis mit der Fähigkeit auszustatten, Wasserfalldiagramme zu konzipieren, zu interpretieren und effektiv anhand von Wasserfalldiagrammen zu kommunizieren, wird sich als entscheidend erweisen, da diese Diagramme in verschiedenen Branchen eine größere Rolle spielen.

Wasserfalldiagramme zeichnen sich als wichtiges Instrument aus, um komplexe Datengeschichten auf eine Art und Weise zu veranschaulichen, die Anklang findet. In einer Welt, die zunehmend von Datenerkenntnissen bestimmt wird, werden ihre kontinuierliche Weiterentwicklung und Anwendung entscheidend dazu beitragen, fundierte Entscheidungen zu ermöglichen und komplizierte Datenkomplexitäten zu enträtseln. Neben ihrer Rolle als bloße Diagramme symbolisieren Wasserfalldiagramme das sich entwickelnde Zusammenspiel von Daten, Technologie und menschlicher Erkenntnis. Ihr Weg in die Zukunft birgt das Potenzial, neue Facetten im Data Storytelling zu enthüllen.
